| Brand Name: | Seacent |
| Model Number: | goły światłowód 1 * 4 PLC Splitter |
| MOQ: | Do negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 000 sztuk miesięcznie |

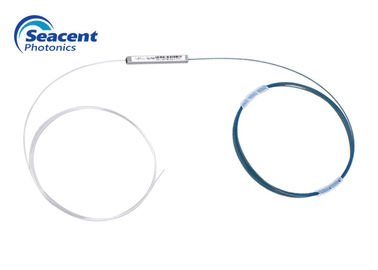

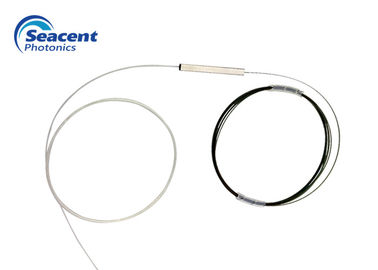

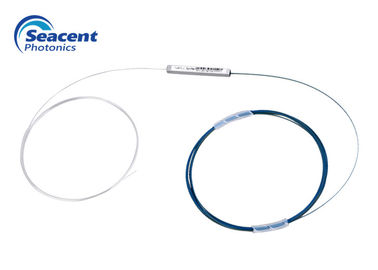

Bare Fibre 1 * 4 Rozdzielacz światłowodowy Plc Złącze SC / APC Wysoka stabilność
Opis produktu:
Płaski falowód splitter optyczny (PLC Splitter) jest zintegrowanym, opartym na kwarcu, zintegrowanym falowodowym urządzeniem do dystrybucji mocy optycznej o małym rozmiarze, szerokim zakresie długości fal roboczych, wysokiej niezawodności, dobrej jednorodności widmowej itp., Szczególnie odpowiednim dla pasywnych sieci optycznych. (EPON, GPON itp.) Łączy centralne biuro i urządzenia końcowe i realizuje podział sygnałów optycznych, zapewniając pełną gamę produktów 1XN i 2XN, i nie dostosowuje rozgałęźnika optycznego odpowiedniego do różnych okazji.
Cechy produktu:
Niska strata i stabilna polaryzacja
Kompaktowa konstrukcja
Dobra jednorodność kanału
Wysoka stabilność i niezawodność
Certyfikowany przez Telcordia GR.1209 i GR.1221
Obszary zastosowania produktu:
Włókno do domu
Pasywna sieć optyczna
Internet przewodowy TV
Sieć PON-FTTX
Informacje dotyczące zamawiania:
Produkt rodzaj | Średnica włókna | Długość wlotu i włókna | Pakiet rozmiar |
1XN lub 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0148 = 1X48 0164 = 1X64 1128 = 1X128 | 1 = 250um 2 = 900um | 0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane | |
Parametry techniczne: rozdzielacz optyczny 1XN
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Długość fali roboczej (nm) | 1260–1650 | |||||||||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||||||||
| Strata wtrąceniowa (dB) | 3,9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16,8 | 18.4 | 20.1 | 23,8 |
| Jednorodność (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||||||||
| Kierunkowość (dB) | ≥55 | |||||||||||
| Długość włókna (m) | 1.0 lub dostosowane | |||||||||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||||||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||||||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||||||||
Parametry techniczne: 2 rozdzielacz optyczny XN
| Parametr | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| długość fali (nm) | 1260–1650 | |||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||
| Strata wtrąceniowa (dB) | 4.2 | 7.5 | 10.5 | 13,8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość włókna (m) | 1.0 lub dostosowane | |||||
| Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Temperatura pracy ° C | -40 ℃ - 85 ℃ | |||||
| Temperatura przechowywania ° C | -40 ℃ - 85 ℃ | |||||
| Maksymalna moc (nW) | 1000 | |||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
2xN ze złączem tłumienia optycznego rozdzielacza zwiększa się o nie więcej niż 0,3 dB w stosunku do powyższych wymagań.
Detale
