| Brand Name: | Seacent |
| Model Number: | Typ mikro 1x2 |
| MOQ: | 100 sztuk |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 000 sztuk miesięcznie |
Pasywna sieć optyczna 1x2 sprzęgacz światłowodowy typu mikro Dobra jednorodność kanału

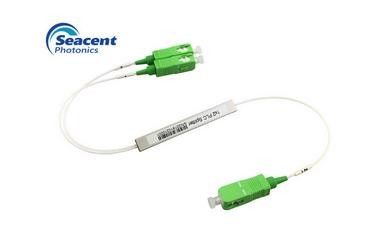

Rozdzielacz światłowodowy PLC 1x2 typu micro ze złączem SC/APC
Rozdzielacz światłowodowy to zintegrowane urządzenie do dystrybucji mocy optycznej falowodu,który określany również jako splitter optyczny.Odgrywa ważną rolę w pasywnej sieci optycznej (EPON, GPON, BPON, FTTX, FTTH itd.), umożliwiając udostępnianie jednego interfejsu PON wielu abonentom.Aby to osiągnąć, zaprojektowano go do podziału padającej wiązki światła na dwie lub więcej wiązek światła i sprzężenia wiązek światła z rozgałęzieniem jako tandemowe urządzenie światłowodowe, które ma za zadanie maksymalizować wydajność obwodów sieciowych.
Seacent Photonics dostarcza wszystkie typy splitterów 1xN micro PLC, w tym 1x2, 1x3, 1x4, 1x6, 1x8, 1x12, 1x16, 1x24, 1x32, 1x48, 1x64, 1x128.
Oto szczegóły światłowodowego rozdzielacza PLC 1x2 typu micro ze złączem SC / APC
Opis światłowodu PLC Splitter
Splittery Mini Planar Lightwave Circuit (PLC) mają najmniejszą powierzchnię, dzięki czemu są idealne do łączenia i integracji na miejscu.Splittery Mini mają złącza optyczne SC, FC, LC lub ST z polerowaniem UPC lub APC i wykorzystują pigtaile światłowodowe 0,9 mm.Ich obudowa wykonana jest z aluminium.Dostępne są konfiguracje do 1x32 dla splitterów typu mini.
Funkcje światłowodowego rozdzielacza PLC
Zastosowania światłowodowego rozdzielacza PLC
Dane techniczne:
| Przedmiot | 1×2 z Conn |
| Długość fali roboczej | 1260~1650㎚ |
| Strata wtrąceniowa (IL) | ≤4.1 |
| Jednolitość (UF) | ≤0,4 |
| Strata zależna od polaryzacji (PDL) | ≤0,2 |
| Strata zwrotu (RL) | ≥55㏈ |
| Kierunkowość | ≥55㏈ |
| Długość włókna (m) | 1.0 lub dostosowane |
| Stabilność temperatur | -40 ℃ - 85 ℃ (≤0,5) |
| Temperatura pracy | -40 ℃ - 85 ℃ |
| Temperatura przechowywania °C | -40 ℃ - 85 ℃ |
| Moc maksymalna (mW) | 1000 |
Uwaga: Powyższy IL nie zawiera parametrów złącza.
1XN ze złączem optycznym tłumienie wtrąceniowe splittera w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2dB, pozostały wzrost nie przekracza 0,3dB.
Rysunek :
|
|
