Układ włókien jest gołym włóknem, które usuwa powłokę z włókna. Część jest umieszczona w rowku w kształcie litery V i jest pod ciśnieniem przez klej przez element pod ciśnieniem.

Dane techniczne:

Pozycja	Parametr
Liczba kanałów	1CH ~ 128CH
Materiał	Szkło kwarcowe, borokrzemian, krzem
Odległość rdzenia / tolerancja (μm)	250, 127 / 0,7
Długość włókna (m)	2,0 ± 0,1
Kąt polerowania (°)	0, + 8, -8 (± 0,3)
Polerowanie płaskości	﹤ 5 frędzli przy 633 nm
Rodzaj włókna	SMF-28e lub SMF-28e XB
Temperatura pracy (℃)	-40 ~ 85

Tabela wymiarów płyty podstawy z rowkiem V:

	L.		W.		H.		X		Y	kompleksowy błąd
rodzaj	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	różnica wysokości rdzenia	R = √ x2 + y2
2CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
4CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 250	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 127	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
16CH 127	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
32CH 127	10	± 0,3	5.7	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
48CH 127	12	± 0,3	7.8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
64CH 127	12	± 0,3	9,8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
96CH 127	12	± 0,3	16	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
128CH 127	12	± 0,3	20	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1

Aplikacje:

MEM

Urządzenia PLC: PLC Splitter, AWG

Zintegrowane komponenty aktywne / pasywne

Moduły mikrooptyczne

Zmienne tłumiki optyczne

Układ soczewek / kolimatorów

Cechy:

Niska strata wtrąceniowa

Wysoka strata zwrotu.

Szeroka temperatura pracy

Wysoka stabilność i niezawodność

Wysoka dokładność położenia rdzenia włókna

Informacje dotyczące zamawiania:

Numer produktu	Rodzaj włókna	Długość włókna
01 = 1 kanał 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12 kanałów 06 = 16 kanałów 07 = 24CH 08 = 32CH 09 = 48 kanałów 10 = 64CH 11 = 96CH 12 = 128CH	1 = G657A1 2 = G657A2 3 = G652D 4 = G652B	0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane

Tags:

układ światłowodowy

macierz światłowodowa plc

products details

Home > produkty >

Macierz światłowodowa

Światłowodowy układ optyczny FTTH z typem złącza SC / FC / LC

All Category

Rozdzielacz światłowodowy PLC

Rozdzielacz kasetowy Plc

Rozdzielacz PLC do montażu w szafie

AAWG

Macierz światłowodowa

CWDM Mux Demux

DWDM Mux Demux

AWG Mux

CCWDM

Filtr WDM

Chip rozdzielacza PLC

Układ AWG

Patchcord światłowodowy

Pigtail światłowodowy

Optyczny moduł nadawczo-odbiorczy

Światłowodowy układ optyczny FTTH z typem złącza SC / FC / LC

Brand Name:	Seacent
Model Number:	Fibre Array-128CH
MOQ:	10SZT.
Payment Terms:	L/C, T/T

Detail Information

Product Description

Detail Information

Miejsce pochodzenia:

Guangdong, Chiny

Nazwa handlowa:

Seacent

Orzecznictwo:

ISO9001,ROHS

Numer modelu:

Fibre Array-128CH

kolor:

Niebieski, pomarańczowy, zielony, brązowy, biały, czerwony, czarny, żółty, fioletowy, różowy, zielon

Materiał:

Szkło kwarcowe, borokrzemian, krzem

Kąt polerowania (°):

0, + 8, -8 (± 0,3)

Rodzaj złącza:

SC / FC / LC-APC / UPC, LC, ST, FC, TOSLINK

Polerka do okuć:

PC, UPC, APC

Podanie:

Sieć FTTH, telekomunikacja

Nazwa produktu:

Macierz światłowodowa

Minimalne zamówienie:

10SZT.

Czas dostawy:

5-8 dni roboczych

Zasady płatności:

L/C, T/T

High Light:

macierz światłowodowa plc

macierz światłowodowa

Product Description

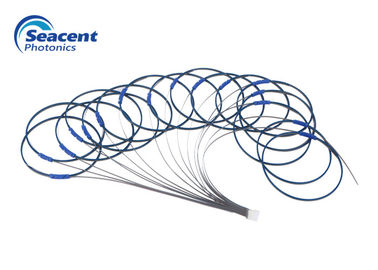

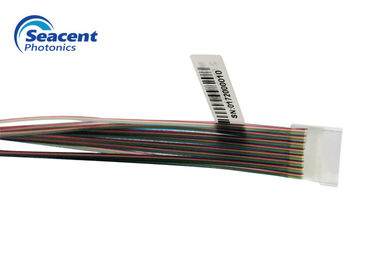

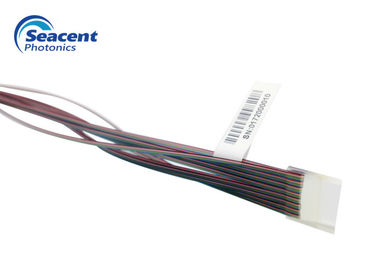

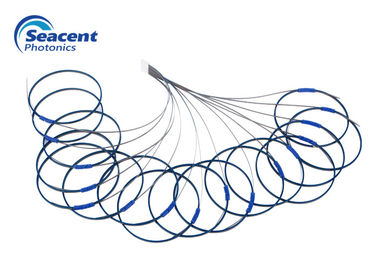

128 CH Matryca światłowodowa UPC / APC Kąt polerowania typu włókna SMF-28e lub SMF-28e XB

Opis:

Fibre Array (FA) wykorzystuje V-fuga (V-fuga) do zamontowania światłowodu, wiązki włókien lub taśmy na podłożu tablicy.

Układ włókien jest gołym włóknem, które usuwa powłokę z włókna. Część jest umieszczona w rowku w kształcie litery V i jest pod ciśnieniem przez klej przez element pod ciśnieniem.

Dane techniczne:

Pozycja	Parametr
Liczba kanałów	1CH ~ 128CH
Materiał	Szkło kwarcowe, borokrzemian, krzem
Odległość rdzenia / tolerancja (μm)	250, 127 / 0,7
Długość włókna (m)	2,0 ± 0,1
Kąt polerowania (°)	0, + 8, -8 (± 0,3)
Polerowanie płaskości	﹤ 5 frędzli przy 633 nm
Rodzaj włókna	SMF-28e lub SMF-28e XB
Temperatura pracy (℃)	-40 ~ 85

Tabela wymiarów płyty podstawy z rowkiem V:

	L.		W.		H.		X		Y	kompleksowy błąd
rodzaj	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	różnica wysokości rdzenia	R = √ x2 + y2
2CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
4CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 250	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 127	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
16CH 127	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
32CH 127	10	± 0,3	5.7	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
48CH 127	12	± 0,3	7.8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
64CH 127	12	± 0,3	9,8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
96CH 127	12	± 0,3	16	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
128CH 127	12	± 0,3	20	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1

Aplikacje:

MEM

Urządzenia PLC: PLC Splitter, AWG

Zintegrowane komponenty aktywne / pasywne

Moduły mikrooptyczne

Zmienne tłumiki optyczne

Układ soczewek / kolimatorów

Cechy:

Niska strata wtrąceniowa

Wysoka strata zwrotu.

Szeroka temperatura pracy

Wysoka stabilność i niezawodność

Wysoka dokładność położenia rdzenia włókna

Informacje dotyczące zamawiania:

Numer produktu	Rodzaj włókna	Długość włókna
01 = 1 kanał 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12 kanałów 06 = 16 kanałów 07 = 24CH 08 = 32CH 09 = 48 kanałów 10 = 64CH 11 = 96CH 12 = 128CH	1 = G657A1 2 = G657A2 3 = G652D 4 = G652B	0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane
