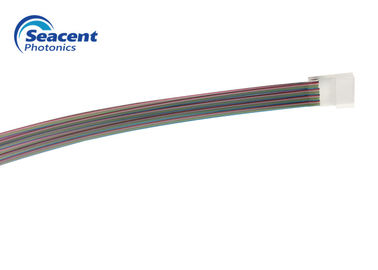

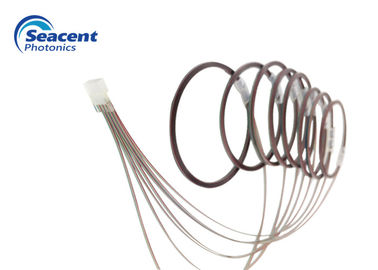

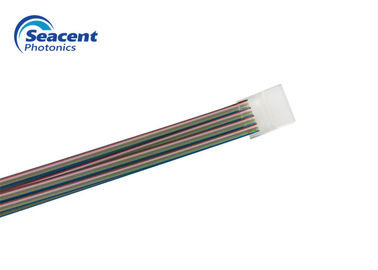

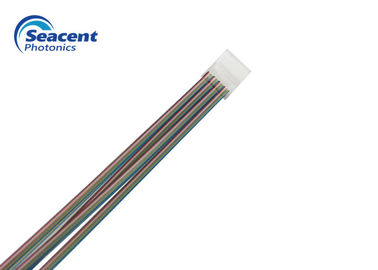

Matryca światłowodowa o niskiej stratności przy wstawianiu rdzenia o wysokiej precyzji

Minimalne zamówienie : 10SZT. Czas dostawy : 5-8 dni roboczych
Zasady płatności : L/C, T/T
Miejsce pochodzenia: Guangdong, Chiny Nazwa handlowa: Seacent
Orzecznictwo: ISO9001,ROHS Numer modelu: Fibre Array-64CH

Szczegóły informacji

kolor: Niebieski, pomarańczowy, zielony, brązowy, biały, czerwony, czarny, żółty, fioletowy, różowy, zielon Materiał: Szkło kwarcowe, borokrzemian, krzem
Kąt polerowania (°): 0, + 8, -8 (± 0,3) Złącze: Patchcord światłowodowy SC, FC, LC, ST, LC i tak dalej
Polerka do okuć: PC, UPC, APC uszczelka: Pudełko wewnętrzne i karton eksportowy, torebka foliowa
High Light:

macierz światłowodowa plc

,

macierz światłowodowa

opis produktu

Matryca światłowodowa 64 typ materiału CH 3 UPC / APC Kąt polerowania
Opisy:

Macierze światłowodowe, jako jedna z kluczowych części splittera PLC, są wytwarzane z bardzo precyzyjnego podłoża V-Groove, aby zlokalizować położenie rdzenia włókna i dokładną polerowaną powierzchnię, oferując niską stratę wtrąceniową i wysoką stratę powrotną.

Układ włókien jest gołym włóknem, które usuwa powłokę z włókna. Część jest umieszczona w rowku w kształcie litery V i jest pod ciśnieniem przez klej przez element pod ciśnieniem.

Cechy:

Mała utrata wtrącenia

Wysoka stabilność i niezawodność

Dobra jednorodność kanału

Wysoce precyzyjne odstępy między rdzeniami

Spełniają standardy ROHS

Dane techniczne:

Pozycja Parametr
Liczba kanałów 1CH ~ 128CH
Materiał Szkło kwarcowe, borokrzemian, krzem
Odległość rdzenia / tolerancja (μm) 250, 127 / 0,7
Długość włókna (m) 2,0 ± 0,1
Kąt polerowania (°) 0, + 8, -8 (± 0,3)
Polerowanie płaskości ﹤ 5 frędzli przy 633 nm
Rodzaj włókna SMF-28e lub SMF-28e XB
Temperatura pracy (℃) -40 ~ 85

Tabela wymiarów płyty podstawy z rowkiem V:

L. W. H. X Y kompleksowy błąd
rodzaj rozmiar wspólna różnica rozmiar wspólna różnica rozmiar wspólna różnica rozmiar wspólna różnica różnica wysokości rdzenia R = √ x2 + y2
2CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤ 0,0005 ≤0,001 < 0,1
4CH 250 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,25 ≤ 0,0005 ≤0,001 < 0,1
8CH 250 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,25 ≤ 0,0005 ≤0,001 < 0,1
8CH 127 10 ± 0,3 2.5 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
16CH 127 10 ± 0,3 3.5 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
32CH 127 10 ± 0,3 5.7 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
48CH 127 12 ± 0,3 7.8 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
64CH 127 12 ± 0,3 9,8 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
96CH 127 12 ± 0,3 16 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 < 0,1
128CH 127 12 ± 0,3 20 ± 0,05 2.5 ± 0,05 0,127 ≤ 0,0005 ≤0,001 0,1
Aplikacje:

Aktywne / pasywne urządzenie światłowodowe

Szykowana kratka falowodu

Światłowód planarny

Wielokanałowy moduł optyczny

Informacje dotyczące zamawiania:
Numer produktu Rodzaj włókna Długość włókna
01 = 1 kanał
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12 kanałów
06 = 16 kanałów
07 = 24CH
08 = 32CH
09 = 48 kanałów
10 = 64CH
11 = 96CH
12 = 128CH
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
0 = 0,5 mln
1 = 1,0 mln
2 = 1,5 mln
3 = 2,0 mln
4 = 2,5 mln
S = Dostosowane
