| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | Do negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |

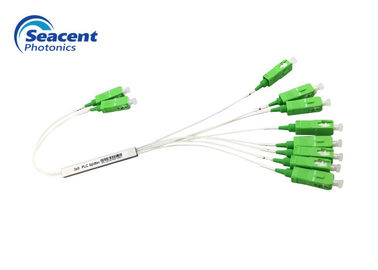

Opis światłowodu PLC Splitter
Nasze rozgałęźniki PLC zapewniają niezawodny sposób podziału światłowodu na wiele ścieżek. Oferujemy konfiguracje od 1x2 do 1x128 oraz od 2x2 do 2x64 sposobów podziału. Szerokie zastosowanie rozgałęźników PLC można znaleźć w sieciach PON. Dzięki różnym formatom opakowań filtry PLC można instalować w miniaturowych puszkach światłowodowych, tacach światłowodowych, puszkach przyłączeniowych, a nawet w szafach do przesyłania danych. Rozgałęźniki PLC mają niski poziom strat wtrąceniowych oraz niski certyfikat PDL i RoHS.
Funkcje światłowodowego splittera PLC
Światłowodowe zastosowania rozdzielacza PLC
Parametry światłowodu PLC Splitter
1XN
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Długość fali roboczej (nm) | 1260–1650 | |||||||||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||||||||
| Strata wtrąceniowa (dB) | 3,9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16,8 | 18.4 | 20.1 | 23,8 |
| Jednorodność (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||||||||
| Kierunkowość (dB) | ≥55 | |||||||||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||||||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||||||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||||||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksymalna moc (nW) | 1000 | |||||||||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania splittera optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.

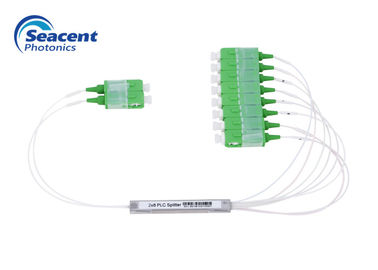

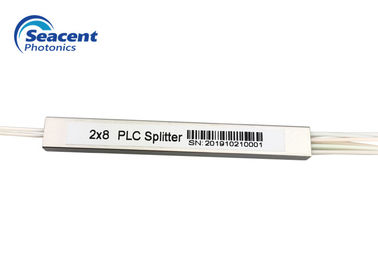

2XN
| Parametr | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260–1650 | |||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||
| Strata wtrąceniowa (dB) | 4.2 | 7.5 | 10.5 | 13,8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||
| Maksymalna moc (nW) | 1000 | |||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
2XN ze złączem tłumienia optycznego splittera zwiększonego o nie więcej niż 0,3 dB w powyższych wymaganiach.
