| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | 10 sztuk |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |

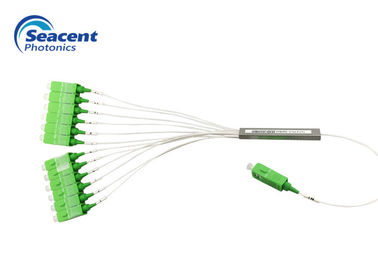

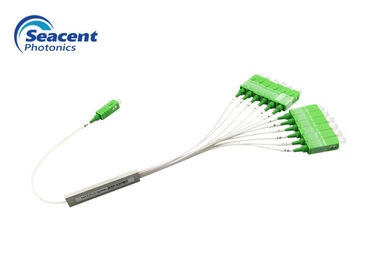

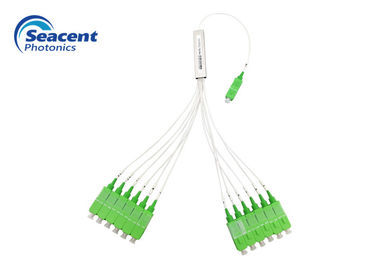

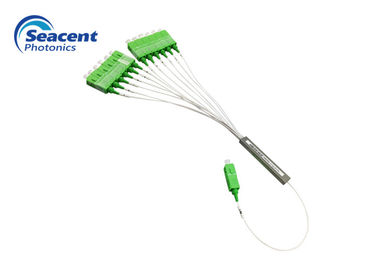

Opis światłowodu PLC Splitter
Rozdzielacze Mini Planar Lightwave Circuit (PLC) mają najmniejszy ślad, dzięki czemu idealnie nadają się do łączenia na miejscu i integracji. Rozgałęźniki Mini mają złącza optyczne SC, FC, LC lub ST z polerowaniem UPC lub APC i wykorzystują pigtaile z włókna 0,9 mm. Ich obudowa wykonana jest z aluminium. Dostępne są konfiguracje do 1x32 dla rozgałęźników typu mini.
Funkcje światłowodowego splittera PLC
Światłowodowe zastosowania rozdzielacza PLC
Parametry światłowodu PLC Splitter
1XN
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Długość fali roboczej (nm) | 1260–1650 | |||||||||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||||||||
| Strata wtrąceniowa (dB) | 3,9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16,8 | 18.4 | 20.1 | 23,8 |
| Jednorodność (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||||||||
| Kierunkowość (dB) | ≥55 | |||||||||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||||||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||||||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||||||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksymalna moc (nW) | 1000 | |||||||||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania splittera optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.
2XN
| Parametr | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260–1650 | |||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||
| Strata wtrąceniowa (dB) | 4.2 | 7.5 | 10.5 | 13,8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||
| Maksymalna moc (nW) | 1000 | |||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
2XN ze złączem tłumienia optycznego splittera zwiększonego o nie więcej niż 0,3 dB w powyższych wymaganiach.
