| Brand Name: | Seacent |
| Model Number: | 1x7 |
| MOQ: | Do negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |
Opis światłowodu PLC Splitter
Rozdzielacz planarnego obwodu fali świetlnej (PLC) jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodu optycznego krzemionkowego do dystrybucji sygnałów optycznych z centrali (CO) do wielu lokalizacji.

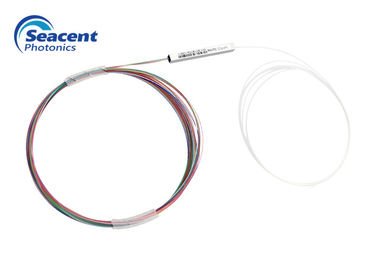

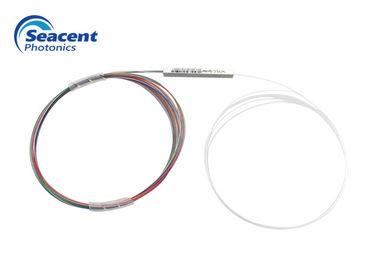

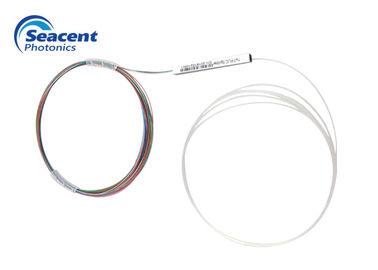

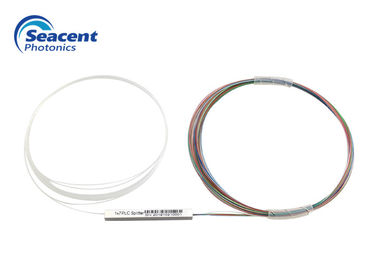

Bare splitter fibre to rodzaj produktu ODN odpowiedni dla sieci PON, który można zainstalować w kasecie pigtail, przyrządzie testowym i systemie WDM, co minimalizuje zajmowanie przestrzeni. Jest stosunkowo delikatny pod względem ochrony światłowodów i wymaga pełnego projektu ochrony korpusu i urządzenia do przenoszenia.
Funkcje światłowodowego splittera PLC
Światłowodowe zastosowania rozdzielacza PLC
Parametry światłowodu PLC Splitter
1XN
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Długość fali roboczej (nm) | 1260–1650 | |||||||||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||||||||
| Strata wtrąceniowa (dB) | 3,9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16,8 | 18.4 | 20.1 | 23,8 |
| Jednorodność (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||||||||
| Kierunkowość (dB) | ≥55 | |||||||||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||||||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||||||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||||||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||||||||
| Maksymalna moc (nW) | 1000 | |||||||||||
2XN
| Parametr | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260–1650 | |||||
| Rodzaj włókna | G657A1 lub niestandardowe | |||||
| Strata wtrąceniowa (dB) | 4.2 | 7.5 | 10.5 | 13,8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość włókna (m) | 1.0 lub dostosowany | |||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | |||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | |||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | |||||
| Maksymalna moc (nW) | 1000 | |||||
Splitter światłowodowy PLC Szczegółowa specyfikacja
|
|
