| Brand Name: | Seacent |
| Model Number: | 1x32 |
| MOQ: | Do negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |

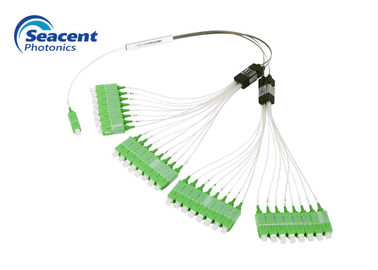

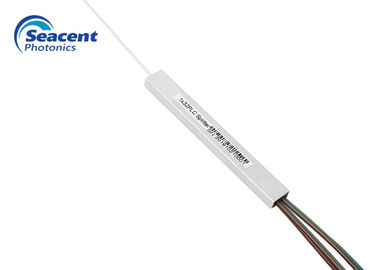

Moduły rozdzielające planarnego obwodu fali świetlnej (PLC) firmy Seacent Photonics pozwalają producentom urządzeń systemowych na obniżenie kosztów i skrócenie czasu wprowadzania na rynek.
Niezawodne komponenty wysokiej jakości są montowane w dedykowanym, niestandardowym zakładzie produkcyjnym modułów.
Funkcje światłowodowego splittera PLC
Zastosowanie rozdzielacza światłowodowego PLC
Parametry światłowodu PLC Splitter
| Parametr | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Długość fali roboczej (nm) | 1260–1650 | ||||
| Rodzaj włókna | G657A1 lub niestandardowe | ||||
| Strata wtrąceniowa (dB) | 7.2 | 10.2 | 13.5 | 16,8 | 20.1 |
| Jednorodność (dB) | ≤0,5 | ≤0,8 | ≤1,0 | ≤1,5 | ≤1,8 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| Długość włókna (m) | 1.0 lub dostosowany | ||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | ||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | ||||
| Maksymalna moc (nW) | 1000 | ||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania splittera optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.
| Parametr | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260–1650 | ||||
| Rodzaj włókna | G657A1 lub niestandardowe | ||||
| Strata wtrąceniowa (dB) | 7.5 | 10.5 | 13,8 | 17.1 | 20.4 |
| Jednorodność (dB) | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| Długość włókna (m) | 1.0 lub dostosowany | ||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | ||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | ||||
| Maksymalna moc (nW) | 1000 | ||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
2XN ze złączem tłumienia optycznego splittera zwiększonego o nie więcej niż 0,3 dB w powyższych wymaganiach.
Rozdzielacz światłowodowy PLC Szczegółowa specyfikacja
|
|
