| Brand Name: | Seacent |
| Model Number: | 1x8 |
| MOQ: | Do negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |

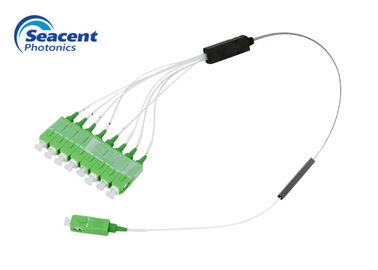

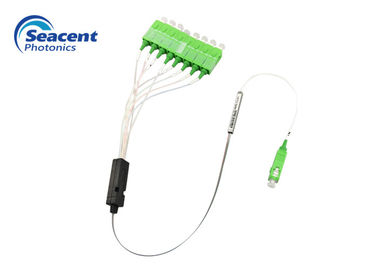

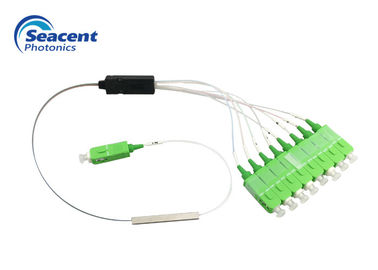

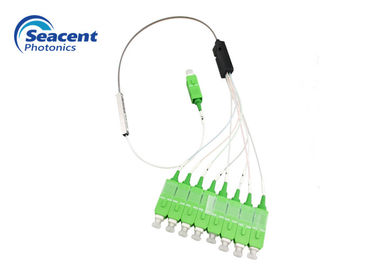

1x8 Rozgałęźnik PLC typu rozgałęźnego fabryczna sprzedaż bezpośrednia dla systemu FTTH
Opis światłowodu PLC Splitter
Rozdzielacze 2x N Planar Light Wave Circuit (PLC) firmy Seacent Photonics są oparte na technologii chemicznego osadzania z fazy gazowej (P-CVD) i opatentowanym procesie wytwarzania zapewniającym stabilny charakter optyczny.
Rozdzielacz PLC 1 x N firmy Seacent Photonics charakteryzuje się gwarantowaną wydajnością i wysoką niezawodnością, która przewyższa wymagania Telcordii i jest dostosowana do różnych zastosowań i rynków.
Funkcje światłowodowego rozdzielacza PLC
Aplikacja światłowodowego rozdzielacza PLC
Parametry rozdzielacza światłowodowego PLC
| Parametr | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| Długość fali roboczej (nm) | 1260-1650 | ||||
| Rodzaj włókna | G657A1 lub dostosowany | ||||
| Tłumienie wtrąceniowe (dB) | 7,2 | 10.2 | 13,5 | 16,8 | 20,1 |
| Jednorodność (dB) | ≤0,5 | ≤0,8 | ≤1,0 | ≤1,5 | ≤1,8 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata odbicia (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| Długość włókna (m) | 1.0 lub dostosowane | ||||
| Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) | ||||
| Temperatura pracy °C | -40 ℃ - 85 ℃ | ||||
| Temperatura przechowywania °C | -40 ℃ - 85 ℃ | ||||
| Moc maksymalna (nW) | 1000 | ||||
Uwaga: Powyższy IL nie zawiera parametrów złącza.
1XN ze złączem optycznym sprzęgacza tłumienność wtrąceniowa w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2dB, pozostały wzrost nie przekracza 0,3dB.
| Parametr | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260-1650 | ||||
| Rodzaj włókna | G657A1 lub dostosowany | ||||
| Tłumienie wtrąceniowe (dB) | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Jednorodność (dB) | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata odbicia (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| Długość włókna (m) | 1.0 lub dostosowane | ||||
| Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) | ||||
| Temperatura pracy °C | -40 ℃ - 85 ℃ | ||||
| Temperatura przechowywania °C | -40 ℃ - 85 ℃ | ||||
| Moc maksymalna (nW) | 1000 | ||||
Uwaga: Powyższy IL nie zawiera parametrów złącza.
2XN ze złączem optycznym tłumienie wtrąceniowe splittera zwiększone o nie więcej niż 0,3dB w powyższych wymaganiach.
Rozdzielacz światłowodowy PLC Szczegółowa specyfikacja
|
|
