| Brand Name: | Seacent |
| Model Number: | 1x2 |
| MOQ: | Negocjacji |
| Cena £: | Negotiation |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 1000000 sztuk miesięcznie |

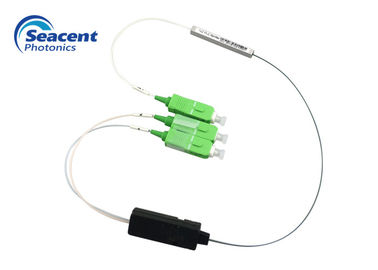

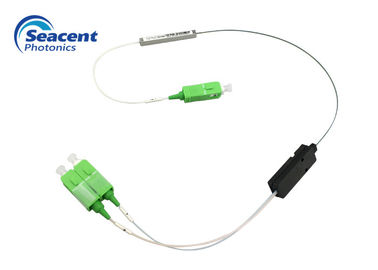

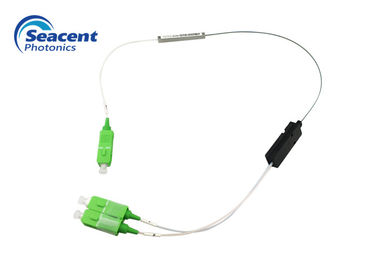

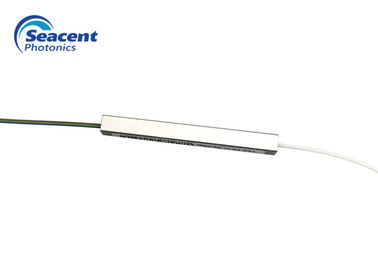

1x2 Światłowodowy rozdzielacz PLC Typ rozgałęzienia niska strata wtrąceniowa
Opis światłowodu PLC Splitter
splitter is a type of optical power management device that is fabricated using silica optical waveguide technology. splitter jest rodzajem urządzenia do zarządzania mocą optyczną, które jest wytwarzane przy użyciu technologii falowodu optycznego krzemionkowego. Features include small size, high reliability and a wide operating wavelength. Funkcje obejmują mały rozmiar, wysoką niezawodność i szeroką długość fali roboczej. The PLC splitter is widely used in all fiber optic networks to realize optical signal power splitting. Rozdzielacz PLC jest szeroko stosowany we wszystkich sieciach światłowodowych do realizacji rozdziału mocy sygnału optycznego. All products are GR-1221-CORE compliant. Wszystkie produkty są zgodne z GR-1221-CORE.
Seacent Photonics's fiber optic splitters are available in a wide range of styles and sizes to split or combine light with minimal loss. Rozdzielacze światłowodowe firmy Seacent Photonics są dostępne w szerokiej gamie stylów i rozmiarów, aby dzielić lub łączyć światło z minimalną stratą. All splitters are manufactured using a very simple process that produces reliable, low-cost devices. Wszystkie rozgałęźniki są wytwarzane przy użyciu bardzo prostego procesu, który wytwarza niezawodne, tanie urządzenia. Splitters can be fabricated in custom fiber lengths and with any type of connector. Rozgałęźniki mogą być wytwarzane z niestandardowych długości włókien i z dowolnym rodzajem złącza. Multicom PLC splitters are available in tube, box, cassette, and rack mount configurations, from 1 to 32 splits, even or customized splits, single and multimode, with any connector type. Rozgałęźniki PLC firmy Multicom są dostępne w konfiguracjach do montażu na rurze, puszce, kasecie i do montażu w szafie, od 1 do 32 podzespołów, nawet podzespołów niestandardowych lub niestandardowych, jedno- i wielomodowych, z dowolnym typem złącza.
Funkcje światłowodowego splittera PLC
Zastosowanie rozdzielacza światłowodowego PLC
Parametry światłowodu PLC Splitter
|
Parametr |
1X4 |
1X8 |
1X16 |
1X32 |
1X64 |
|
Długość fali roboczej (nm) |
1260–1650 |
||||
|
Rodzaj włókna |
G657A1 lub niestandardowe |
||||
|
Strata wtrąceniowa (dB) |
7.2 |
10.2 |
13.5 |
16,8 |
20.1 |
|
Jednorodność (dB) |
≤0,5 |
≤0,8 |
≤1,0 |
≤1,5 |
≤1,8 |
|
Strata zależna od polaryzacji (dB) |
≤0,25 |
≤0,25 |
≤0,3 |
≤0,3 |
≤0,35 |
|
Strata powrotna (dB) |
≥55 |
||||
|
Kierunkowość (dB) |
≥55 |
||||
|
Długość włókna (m) |
1.0 lub dostosowany |
||||
|
Stabilność temperaturowa (dB) |
-40 ℃ --85 ℃ (≤0,5) |
||||
|
Temperatura pracy ° C |
-40 ℃ --85 ℃ |
||||
|
Temperatura przechowywania ° C |
-40 ℃ --85 ℃ |
||||
|
Maksymalna moc (nW) |
1000 |
||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania splittera optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.
| Parametr | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260–1650 | ||||
| Rodzaj włókna | G657A1 lub niestandardowe | ||||
| Strata wtrąceniowa (dB) | 7.5 |
10.5 |
13 |
17.1 |
20.4 |
| Jednorodność (dB) |
≤1,0 |
≤1,0 |
≤1,5 |
≤1,5 |
≤2,0 |
| Strata zależna od polaryzacji (dB) |
≤0,25 |
≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata powrotna (dB) | ≥55 | ||||
| Kierunkowość (dB) | ≥55 | ||||
| Długość włókna (m) | 1.0 lub dostosowany | ||||
| Stabilność temperaturowa (dB) | -40 ℃ --85 ℃ (≤0,5) | ||||
| Temperatura pracy ° C | -40 ℃ --85 ℃ | ||||
| Temperatura przechowywania ° C | -40 ℃ --85 ℃ | ||||
| Maksymalna moc (nW) | 1000 | ||||
Uwaga: powyższa IL nie zawiera parametrów złącza.
2XN ze złączem tłumienia optycznego splittera zwiększonego o nie więcej niż 0,3 dB w powyższych wymaganiach.
Rozdzielacz światłowodowy PLC Szczegółowa specyfikacja
PLC Splitter-Branch type-Seacent Photonics.pdf
|
|
