| Brand Name: | Seacent |
| Model Number: | Rozgałęźnik PLC typu ABS 2x32 |
| MOQ: | Do negocjacji |
| Cena £: | Negotiable |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 000 sztuk miesięcznie |

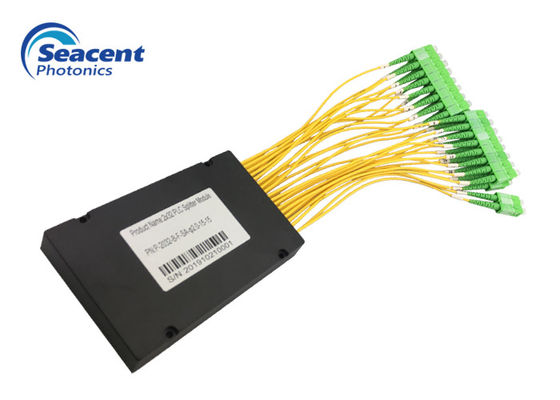

G657A1 Kaseta PLC Splitter 2x32 FC Złącze APC Stabilna polaryzacja
Opis produktu:
Rozdzielacz optyczny z falowodami planarnymi (PLC Splitter) to oparte na kwarcu zintegrowane urządzenie do dystrybucji mocy falowodów optycznych o niewielkich rozmiarach, szerokim zakresie długości fali roboczej, wysokiej niezawodności, dobrej jednorodności widmowej itp., Szczególnie odpowiednie do pasywnych sieci optycznych.(EPON, GPON itp.) łączy centralę i urządzenia końcowe i realizuje podział sygnałów optycznych, zapewniając pełną gamę produktów 1XN i 2XN, i nie dostosowuje rozgałęźnika optycznego do różnych okazji.
Cechy produktu:
Niskie straty i stabilna polaryzacja.
Kompaktowa konstrukcja.
Dobra jednorodność kanałów.
Wysoka stabilność i niezawodność
Certyfikowany przez Telcordia GR.1209 i GR.1221.
Niskie straty wtrąceniowe
Niska strata zależna od polaryzacji
Doskonała stabilność środowiskowa
Doskonała stabilność mechaniczna
Telcordia GR-1221 i GR-1209
Obszary zastosowania produktu:
Włókno do domu
Pasywna sieć optyczna
przewodowy internet telewizyjny
Sieć PON-FTTX
Światłowód do punktu (FTTX)
Światłowód do domu (FTTH)
Pasywne sieci optyczne (PON)
Gigabitowe pasywne sieci optyczne (GPON)
Sieci lokalne (LAN)
Telewizja kablowa (CATV)
Sprzęt testowy
Informacje o zamawianiu:
| Rodzaj produktu | Średnica wlotu i wylotu | Długość wlotu i włókna |
Pudełko z ABS rozmiar |
|
1XNor 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2 = 2,0 mm 3=3,0 mm |
0=0,5M 1 = 1,0 M 2 = 1,5 M 3=2.0M 4=2,5M S=dostosowany |
|
Parametry techniczne: rozdzielacz 1XN plc
| Parametr | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| Długość fali roboczej (nm) | 1260-1650 | ||||||||||||||||||||||
| Rodzaj włókna | G657A1 lub dostosowany | ||||||||||||||||||||||
| Tłumienie wtrąceniowe (dB) | 3,9 | 6,1 | 7,2 | 9,0 | 10.2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 | |||||||||||
| Jednorodność (dB) | ≤0,4 | ≤0,5 | ≤0,5 | ≤0,6 | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,5 | |||||||||||
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,3 | ≤0,4 | ≤0,35 | ≤0,35 | |||||||||||
| Strata odbicia (dB) | ≥55 | ||||||||||||||||||||||
| Kierunkowość (dB) | ≥55 | ||||||||||||||||||||||
| Długość włókna (m) | 1.0 lub dostosowane | ||||||||||||||||||||||
| Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) | ||||||||||||||||||||||
| Temperatura pracy °C | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| Temperatura przechowywania °C | -40 ℃ - 85 ℃ | ||||||||||||||||||||||
| Moc maksymalna (nW) | 1000 | ||||||||||||||||||||||
Uwaga: Powyższy IL nie zawiera parametrów złącza.
1XN ze złączem optycznym sprzęgacza tłumienność wtrąceniowa w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2dB, pozostały wzrost nie przekracza 0,3dB.
Parametry techniczne: rozdzielacz 2XN plc
| Parametr | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| Długość fali roboczej (nm) | 1260-1650 | |||||
| Rodzaj włókna | G657A1 lub dostosowany | |||||
| Tłumienie wtrąceniowe (dB) | 4.2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Jednorodność (dB) | ≤0,8 | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤2,0 |
| Strata zależna od polaryzacji (dB) | ≤0,25 | ≤0,25 | ≤0,25 | ≤0,3 | ≤0,3 | ≤0,35 |
| Strata odbicia (dB) | ≥55 | |||||
| Kierunkowość (dB) | ≥55 | |||||
| Długość włókna (m) | 1.0 lub dostosowane | |||||
| Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) | |||||
| Temperatura pracy °C | -40 ℃ - 85 ℃ | |||||
| Temperatura przechowywania °C | -40 ℃ - 85 ℃ | |||||
| Moc maksymalna (nW) | 1000 | |||||
Uwaga: Powyższy IL nie zawiera parametrów złącza.
2XN ze złączem optycznym tłumienie wtrąceniowe splittera zwiększone o nie więcej niż 0,3dB w powyższych wymaganiach.
Kino
Szczegóły Parametry
PLC Splitter-ABS typu Seacent Photonics.pdf
|
|
