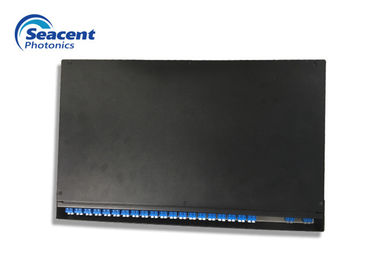

Typ obudowy AWG Mux Demux Kompaktowy rozmiar dla sieci szkieletowej / centrum danych

Nazwa marki:	Seacent
Numer modelu:	Typ podwozia AWG
MOQ:	1
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

ISO9001,ROHS

Odstępy między kanałami:

100 GHZ

Numer kanału:

48/40

Dokładność długości fali:

± 0,05 nm

Jednolitość:

≤1,5 dB

Strata zależna od polaryzacji:

≤0,5 dB

Operacja Temperatura:

-5 ～ 85

Podkreślić:

awg multiplekser

awg optyczny

Opis produktu

AWG 1U Optyczny multiplekser i demultiplekser do systemu WDM - PON

Opis:

Istnieją dwa rodzaje 40Ch 100G MUX / DEMUX AWG, Flattop i Gaussian, wszystkie z nich są pasywne, bez zasilania. Płaski typ jest normalny, Max IL to 5dB, opłacalne.

The Max IL of Gaussian is 3.5dB. Maksymalna IL Gaussa wynosi 3,5dB. 5G is coming, AAWG is widely used to the WDM-PON system now. Nadchodzi 5G, AAWG jest obecnie szeroko stosowany w systemie WDM-PON.

Funkcje:

Konstrukcja Athermal działa w zakresie temperatur roboczych

Duży numer kanału

Wysoka stabilność i niezawodność

Kompaktowy rozmiar

Aplikacje:

WDM-PON

Centrum danych

Sieć szkieletowa

Parametry techniczne

Parametr		Jednostka	Wartość
Typ pasma przepustowego			Flat-top	Gaussowski
Odstępy między kanałami		GHz	100
Numer kanału			48/40
Dokładność długości fali		nm	± 0,05
Pasmo przepustowe 1dB 1dB		nm	≥0,38	0.2
3dB Pass Band 3dB		nm	≥0,58	0,4
Utrata insercji 1		dB	≤5,0	3.5
Marszczyć		dB	≤0,5
Jednolitość		dB	≤1,5
Przesłuch przylegający		dB	≥23
Niesąsiadujący przesłuch		dB	≥29
Total Crosstalk		dB	≥21
Utrata zależna od polaryzacji (PDL)		dB	≤0,5
PMD2		ps	≤0,5
Dyspersja chromatyczna 2		ps / nm	± 20
Strata zwrotna		dB	≥40
Błonnik	Port wejściowy	mm	.90,9
	Wstążka wyjściowa	-	-
	Fan Out	mm	.90,9
Operacja Temperatura		℃	-5 ～ + 85
Temperatura przechowywania		℃	-40 ～ + 85
Pakiet		mm	Standardowy montaż w szafie 1U

Znaków:
