| Brand Name: | Seacent |
| Model Number: | Mini moduł 1x12 |
| MOQ: | 1 szt. |
| Payment Terms: | L / C, T / T, D / P |
| Supply Ability: | 100 000 sztuk miesięcznie |

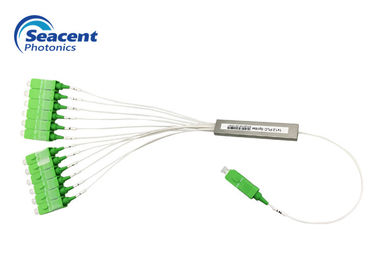

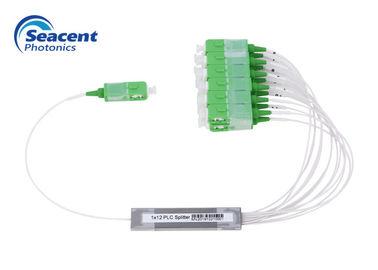

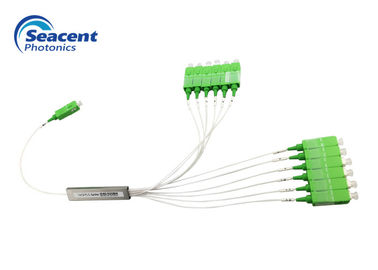

Fiber Optic PLC Splitter mini moduł 1x12 ze złączem SC / APC
Rozdzielacz światłowodowy to pasywne urządzenie optyczne, które umożliwia rozprowadzenie sygnału świetlnego na światłowodzie między dwa lub więcej włókien.
Ilekroć wiązka światła transmitowana w sieci musi zostać podzielona na dwie lub więcej wiązek światła, stosuje się rozdzielacze światłowodowe.
Gdy sygnał świetlny jest przesyłany we włóknie jednomodowym, energia światła nie może całkowicie skoncentrować się w rdzeniu światłowodu. Niewielka ilość energii zostanie rozprowadzona przez płaszcz światłowodu. Jeśli dwa włókna są wystarczająco blisko siebie, światło transmisyjne we włóknie światłowodowym może wejść do innego włókna światłowodowego. Dlatego technikę realokacji sygnału optycznego można uzyskać w wielu włóknach. I tak powstaje rozdzielacz światłowodowy.
Oto szczegóły splittera światłowodowego 1x12 mini-moduł:
Cechy:
Aplikacja:
Dane techniczne:
| Pozycja | Parametr |
IL (dB) | ≤ 12,5 |
Jednorodność (dB) | ≤1,0 |
PDL (dB) | ≤0,25 |
RL (dB) | ≥55 |
Kierunkowość (dB) | ≥55 |
Długość włókna (m) | 1.0 lub dostosowany |
Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) |
Temperatura pracy | 40 ℃ - 85 ℃ |
Rodzaj włókna | G657A1 lub niestandardowe |
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania rozdzielacza optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.
Informacje dotyczące zamawiania:
Rodzaj produktu | Średnica wlotu i wylotu | Długość wlotu i włókna | rozmiar |
1XN lub 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 2 = 0,9 mm | 0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane | 1x2 do 4x7x60mm 1x8 1x12 do 4x12x60 mm 1x16 1x24 do 6x20x80 mm 1x32 1x64 6x40x100 mm |
|
|
