| Brand Name: | Seacent |
| Model Number: | 1x6 typu mikro |
| MOQ: | 1 szt. |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 100 000 sztuk miesięcznie |

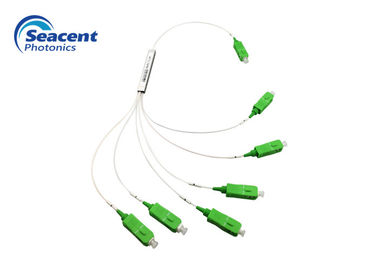

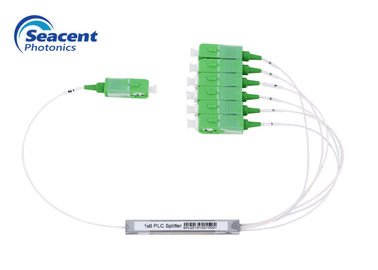

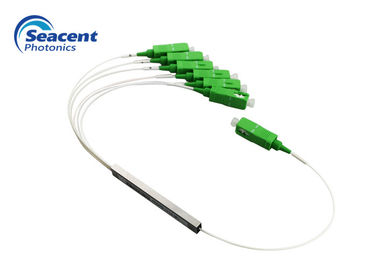

Światłowodowy rozdzielacz PLC 1x6 typu micro ze złączami SC / APC
Rozdzielacz Seacent Photonics PLC to zaawansowana technologia, która oferuje lepsze rozwiązanie dla aplikacji, w których wymagane są większe konfiguracje podziału. Aby to osiągnąć, falowody są wytwarzane za pomocą litografii na podłożu ze szkła krzemionkowego, co pozwala na kierowanie określonych procentów światła. W rezultacie rozgałęźniki PLC oferują bardzo dokładne, a nawet dzielenia przy minimalnej stracie w wydajnym pakiecie.
Oto szczegóły dotyczące rozdzielacza PLC typu 1x4 micro ze złączami SC / APC
Cechy:
Aplikacja:
Dane techniczne:
| Pozycja | Parametr |
IL (dB) | ≤ 9,0 |
Jednorodność (dB) | ≤0,6 |
Strata zależna od polaryzacji (dB) | ≤0,25 |
RL (dB) | ≥55 |
Kierunkowość (dB) | ≥55 |
Długość włókna (m) | 1.0 lub dostosowany |
Stabilność temperaturowa (dB) | -40 ℃ - 85 ℃ (≤0,5) |
Temperatura pracy ° C | 40 ℃ - 85 ℃ |
Rodzaj włókna | G657A1 lub niestandardowe |
Uwaga: powyższa IL nie zawiera parametrów złącza.
1XN ze złączem tłumienia wstawiania rozdzielacza optycznego w powyższych wymaganiach oprócz wzrostu 1X2 nie przekracza 0,2 dB, pozostały wzrost nie przekracza 0,3 dB.
Informacje dotyczące zamawiania:
Rodzaj produktu | Średnica wlotu i wylotu | Długość wlotu i włókna | rozmiar |
1XN lub 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 2 = 0,9 mm | 0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane | 1x2 do 4x7x60mm 1x8 1x12 do 4x12x60 mm 1x16 1x24 do 6x20x80 mm 1x32 1x64 6x40x100 mm |
|
|
