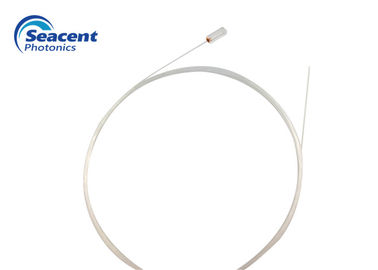

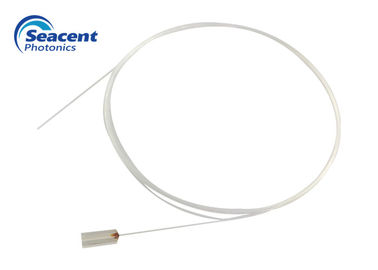

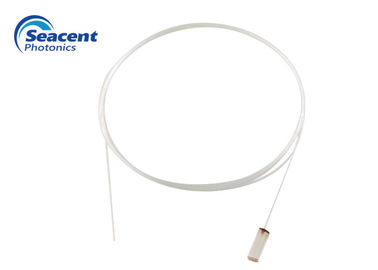

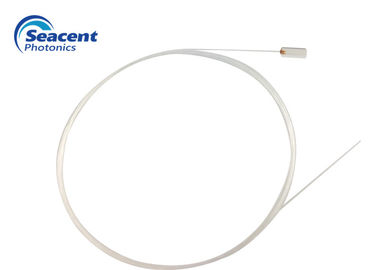

Pigtail kompaktowy o zwartych wymiarach 1CH G657A1 0,5 M do komunikacji

Nazwa marki:	Seacent
Numer modelu:	warkocz 1CH
MOQ:	10SZT.
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

ISO9001 , ROHS

Włókna typu:

2,0 mm, G657A lub G652,0.9 mm, SMF-28e, PM980

materiał:

Kwarc, pyreks, metal, krzem, szkło krzemowe lub cyrkonia

Orzecznictwo:

CE,CPR etc.,ROHS,CE RoHS FCC,ISO9001

Złącze:

Patchcord SC, FC, LC, ST, LC i tak dalej

Polerka do okuć:

PC, UPC, APC

pakowania:

Pudełko wewnętrzne i karton eksportowy, torebka foliowa

Podkreślić:

macierz światłowodowa plc

macierz światłowodowa

Opis produktu

Pigtail z układem włókien 1CH G657A1 0,5M długości

Opis:

Układ włókien jest gołym włóknem, które usuwa powłokę z włókna. Część jest umieszczona w rowku w kształcie litery V i jest pod ciśnieniem przez klej przez element pod ciśnieniem.

Zapewniamy unikalne procesy montażu / cięcia / polerowania, aby uzyskać najlepszą dokładność położenia rdzenia włókna przy idealnej powierzchni do polerowania. Macierz światłowodowa jest niezbędnym składnikiem wykorzystywanym w różnych aplikacjach do łączenia światłowodu z jego falowodem.

Cechy:

Włókna PM, SM, MM
Mała utrata wtrącenia i niski PDL
Wysoka precyzja i niezawodność
Kompaktowy wymiar
Światłowody o dowolnej długości i niestandardowe odstępy między włóknami

Aplikacje:

Przełączniki
Interferometria
Czujniki optyczne
Zintegrowane komponenty
Multipleksery / demultipleksery
Połączenie z urządzeniami falowodu

Specyfikacja:

długość włókna	od kilku centymetrów do kilkuset metrów
rodzaj włókna	PMF, MMF, SMF lub niestandardowy
kąt polerowania	0 +/- 0,5 ； 8 +/- 0,5 ； niestandardowe
dokładność położenia włókna	+/- 1um (x i oś)
złącza	FC, LC, SC, ST, SMA, MU, E2000, inne
odstępy między włóknami	na żądanie
ilość włókna	na żądanie

Tabela wymiarów płyty podstawy z rowkiem V:

	L.		W.		H.		X		Y	kompleksowy błąd
rodzaj	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	różnica wysokości rdzenia	R = √ x2 + y2
2CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
4CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 250	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 127	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
16CH 127	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
32CH 127	10	± 0,3	5.7	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
48CH 127	12	± 0,3	7.8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
64CH 127	12	± 0,3	9,8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
96CH 127	12	± 0,3	16	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
128CH 127	12	± 0,3	20	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1

Informacje dotyczące zamawiania:

Numer produktu

Rodzaj włókna

Długość włókna

01 = 1 kanał

02 = 2CH

03 = 4CH

04 = 8CH

05 = 12 kanałów

06 = 16 kanałów

07 = 24CH

08 = 32CH

09 = 48 kanałów

10 = 64CH

11 = 96CH
12 = 128CH

1 = G657A1

2 = G657A2

3 = G652D

4 = G652B

0 = 0,5 mln

1 = 1,0 mln

2 = 1,5 mln

3 = 2,0 mln

4 = 2,5 mln
S = Dostosowane
