1310 nm Filtr WDM High Isolation dla systemu dodawania / upuszczania

Minimalne zamówienie : 1 szt. Czas dostawy : 5-8 dni roboczych
Zasady płatności : L / C, D / P, T / T Możliwość Supply : 50 000 sztuk miesięcznie
Miejsce pochodzenia: Guangdong, Chiny Nazwa handlowa: Seacent
Orzecznictwo: ISO9001,ROHS

Szczegóły informacji

Izolacja końca transmisji (dB): 30 Płaskość (dB): 0,3
Strata zależna od polaryzacji: 0,1 Utrata zwrotu: 45
Temperatura pracy (℃): -40 ~ 85 Temperatura przechowywania (℃): -40 ~ 85
High Light:

multiplekser światłowodowy wdm

,

filtr multipleksera z podziałem długości fali

opis produktu

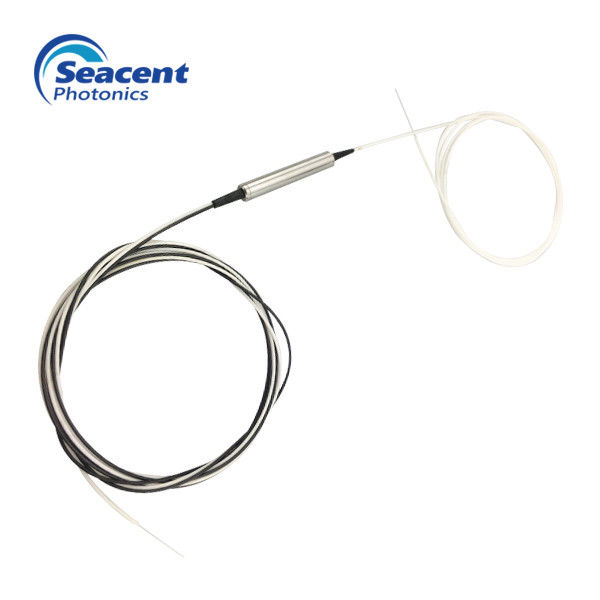

1310 nm FWDM Splitter High Channel Isolation dla systemu dodawania / upuszczania

Opis:

Moduł FTTX Filter WDM oparty jest na technologii Thin Film Filter (TFF). Urządzenie łączy lub rozdziela światło o różnych długościach fal w szerokim zakresie długości fal. Charakteryzują się bardzo niskimi stratami wtrąceniowymi, niską zależnością od polaryzacji, wysoką izolacją i doskonałą stabilnością środowiska.

Filtr FWDM Powerlink FTTH / FTTx 1310 / 1550nm WDM może realizować multipleksowanie i demultipleksowanie komunikacyjnych sygnałów optycznych o częstotliwości 1310 nm i 1550 nm. Może zwiększyć pojemność pojedynczego światłowodu, aby osiągnąć dwukierunkową komunikację, dzięki czemu jest szeroko stosowany w modernizacji i rozbudowie sieci optycznej lub wprowadza nowe kompleksowe przedsięwzięcia itp.

Sam system GEPON działa na 1310/1490, więc tutaj sygnał CATV jest dostarczany przez to samo włókno za pomocą 1550 nm, a FWDM jest miejscem, w którym wszystko się „miesza”

Cechy:

  • Niska strata wtrąceniowa
  • Wysoka izolacja kanału
  • Ścieżka optyczna nie zawiera żywic epoksydowych
  • Doskonała stabilność termiczna i niezawodność
  • Wysoka izolacja
  • Zgodny z RoHS

Aplikacje:

  • Sieć CWDM i DWDM
  • Dodaj / upuść system
  • System światłowodowy CATV
  • Metro / sieć dostępu
  • Wzmacniacz światłowodowy

Specyfikacja:

Parametry

Długość fali roboczej (nm)

T13 / R15

T15 / R13

T13 / R1415

T14R1315

T15R1314

T1415R13

T1314R15

Zakres długości fali transmisji (nm)

1310 +/- 40

1550 +/- 40

1310 +/- 40

1490 +/- 10

1550 +/- 10

1490 +/- 10 i

1550 +/- 10

1310 +/- 40 i

1490 +/- 10

Zakres długości fali odbicia (nm)

1550 +/- 40

1310 +/- 40

1490 +/- 10 i

1550 +/- 10

1310 +/- 40 i

1550 +/- 10

1310 +/- 40 i

1490 +/- 10

1310 +/- 40

1550 +/- 10

Strata wstawiania końca transmisji (dB)

0,8 (0,6 typ.)

Odblaskowe tłumienie wtrąceniowe (dB)

0,6 (0,4 Typ.)

Izolacja końca transmisji (dB)

30

Izolacja reflektora (dB)

15

Płaskość (dB)

0,3

Strata zależna od polaryzacji

0,1

Dyspersja w trybie polaryzacji

0,1

Utrata zwrotu

45

Kierunkowość

50

Maksymalna wytrzymała moc optyczna (mw)

500

Temperatura pracy (℃)

-40 ~ 85

Temperatura przechowywania (℃)

-40 ~ 85

Specyfikacja opakowania (mm) (Φ × L)

Φ5,5 * L34

Zamawianie informacji:

LWD

-

XX

X

XX

X

XX

-

X

X

X

Konfiguracja portu

Rodzaj WDM

Długość fali środkowej

Rodzaj włókna

Długość światłowodu wyjściowego

Złącze portu COM

Złącze portu przejściowego

Złącze portu odbicia

L-Lintegrity

01 = 1 * 1

F = FWDM

1 = T13 / R15

B = 250um gołe włókno

10 = 1,0 m

0 = brak

0 = brak

0 = brak

W = WDM

02 = 1 * 2

2 = T15 / R13

L = luźna tuba 900um

12 = 1,2 m

1 = FC / UPC

1 = FC / UPC

1 = FC / UPC

D = urządzenie

3 = T13 / R1415

T = ciasny bufor 900um

15 = 1,5 m

2 = FC / APC

2 = FC / APC

2 = FC / APC

4 = T14R1315

……

3 = SC / UPC

3 = SC / UPC

3 = SC / UPC

5 = T15R1314

XX = Dostosowane

4 = SC / APC

4 = SC / APC

4 = SC / APC

6 = T1415R13

5 = LC / UPC

5 = LC / UPC

5 = LC / UPC

7 = T1314R15

6 = LC / APC

6 = LC / APC

6 = LC / APC

X = Dostosowane

X = Dostosowane

X = Dostosowane
