Macierz światłowodowa

8-kanałowy układ optyczny o wysokim powrocie strat dla urządzeń PLC / rozgałęźników

Wszystkie kategorie

Rozdzielacz PLC do montażu w szafie

Optyczny moduł nadawczo-odbiorczy

Skontaktuj się z nami

Mr. Wu

haiping.wu@xinhaixun.com

8613418780981

Skontaktuj się teraz

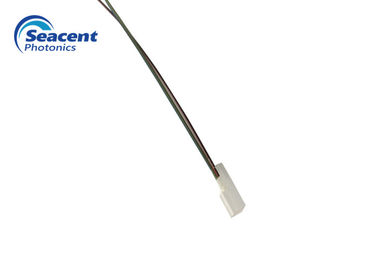

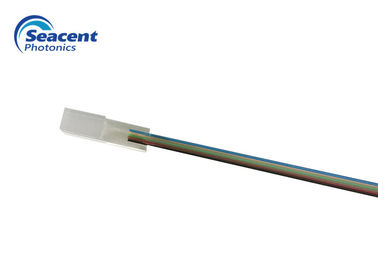

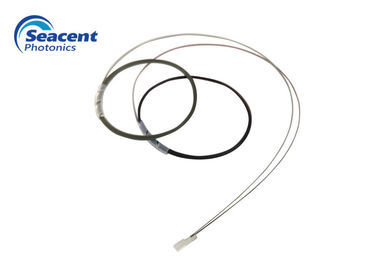

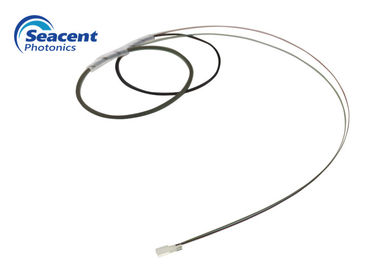

8-kanałowy układ optyczny o wysokim powrocie strat dla urządzeń PLC / rozgałęźników

Nazwa marki:	Seacent
Numer modelu:	Fibre Array-8CH
MOQ:	10SZT.
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

ISO9001,ROHS

Kolor:

Niebieski, pomarańczowy, zielony, brązowy, biały, czerwony, czarny, żółty, fioletowy, różowy, zielon

materiał:

Szkło kwarcowe, borokrzemian, krzem

Kąt polerowania (°):

0, + 8, -8 (± 0,3)

Rodzaj złącza:

SC / FC / LC-APC / UPC, LC, ST, FC, TOSLINK

pakowania:

Pudełko wewnętrzne i karton eksportowy, torebka foliowa

aplikacji:

ODF, rozdzielnica światłowodowa, sieć FTTH, telekomunikacja

Podkreślić:

układ światłowodowy

Opis produktu

8-kanałowy układ światłowodów o kącie 0 lub 8 stopni

Opis:

Oferujemy wysokiej jakości układy włókien wykonane z kwarcu, pyreksu lub krzemu z płaską lub kątową polerowaną powierzchnią czołową. Produkty te cechują się wysoką dokładnością skoku, do 64 kanałów, wysoką niezawodnością i niskim kosztem. Zapewniamy również niestandardowe projekty dla określonych zastosowań.

Cechy:

Niska strata wtrąceniowa

Wysoka strata zwrotu

Szeroka temperatura pracy

Wysoka stabilność i niezawodność

Wysoka dokładność położenia rdzenia włókna

Aplikacje:

Urządzenia PLC

Rozgałęźniki

AWG

Łącznik

Aktywne / pasywne urządzenie światłowodowe

Specyfikacja:

Pozycja	Parametr
Materiał	Szkło kwarcowe, borokrzemian, krzem
Liczba kanałów	1CH ~ 128CH
Odległość rdzenia / tolerancja (μm)	250, 127 / 0,7
Długość włókna (m)	2,0 ± 0,1
Kąt polerowania (°)	0, + 8, -8 (± 0,3)
Polerowanie płaskości	﹤ 5 frędzli przy 633 nm
Rodzaj włókna	SMF-28e lub SMF-28e XB
Temperatura pracy (℃)	-40 ~ + 85

Tabela wymiarów płyty podstawy z rowkiem V:

	L.		W.		H.		X		Y	kompleksowy błąd
rodzaj	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	rozmiar	wspólna różnica	różnica wysokości rdzenia	R = √ x2 + y2
2CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
4CH 250	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 250	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,25	≤ 0,0005	≤0,001	＜ 0,1
8CH 127	10	± 0,3	2.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
16CH 127	10	± 0,3	3.5	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
32CH 127	10	± 0,3	5.7	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
48CH 127	12	± 0,3	7.8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
64CH 127	12	± 0,3	9,8	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
96CH 127	12	± 0,3	16	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1
128CH 127	12	± 0,3	20	± 0,05	2.5	± 0,05	0,127	≤ 0,0005	≤0,001	＜ 0,1

Informacje dotyczące zamawiania:

Numer produktu	Rodzaj włókna	Długość włókna
01 = 1 kanał 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12 kanałów 06 = 16 kanałów 07 = 24CH 08 = 32CH 09 = 48 kanałów 10 = 64CH 11 = 96CH 12 = 128CH	1 = G657A1 2 = G657A2 3 = G652D 4 = G652B	0 = 0,5 mln 1 = 1,0 mln 2 = 1,5 mln 3 = 2,0 mln 4 = 2,5 mln S = Dostosowane
